CNC(B)系列數控車削中心

時間：2013-7-9 15:09:31
瀏覽：
品牌：泰安海數機械
型號：數控車削中心

訂購熱線：0538-8606989

詳細內容

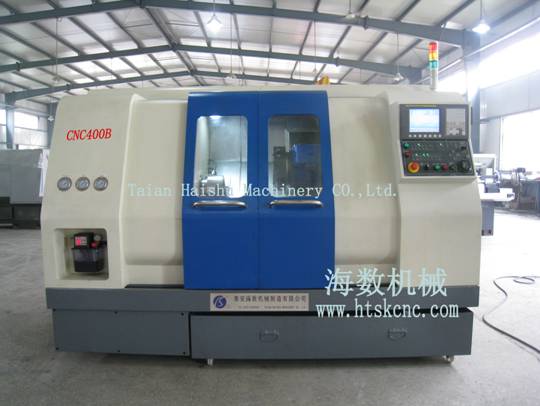

CNC（B）系列數控車削中心

CNC（B）系列數控車削中心是泰安海數機械制造有限公司新推出的一種專業加工:軸承；電動機端蓋；齒輪等經濟、實用型加工機床。產品結構成熟，性能質量穩定可靠，采用臺灣新代系統；整體式傾斜床身,三軸滾珠直線導軌；12工位伺服動力刀塔,它是國內使用量大，覆蓋面廣的一種數控機床,廣泛地應用于汽車、石油、軍工等多種行業的機械加工.該系列機床品種規格齊全，可以實現盤類件和短軸類件的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。根據用戶的需求，可選配不同的數控系統和附件。

主要技術參數：

序號	項目	單位	技術參數
序號	項目	單位	CNC100B	CNC200B	CNC350B	CNC450B	CNC550B
1	床身大回轉直徑	mm	160	200	350	450	550
2	大車削長度	mm	350/450/550		650/750/1000
3	大車削直徑：	mm	100	160	300	400	500
4	主軸端部型式及代號	mm	A6	A6	A8	A8	A12
5	液壓卡盤	mm	φ100 (4＂)	φ160 (6＂)	φ200 (8＂)	φ250 (10＂)	φ300 (12＂)
6	主軸前端錐孔錐度		1:20
7	主軸孔徑	mm	38	40	60	60	70
8	大承重盤類件	kg	50	100	500	500	800
9	伺服主軸電機轉速	mm/min	0-8000
10	快移速度X/Z	mm/min	40000
11	主伺服電機功率	kW	3.7	5.5	7.5	7.5	11
12	C軸（刀塔動力軸）電機功率	kw	2.2	3.7	3.7	5.5	5.5
13	X/Z軸伺服電機大扭矩	N.m	6	10	10	10	15
14	電力規格	v	380±10%. 50Hz±1Hz
15	刀塔轉位時間(一工位)	s	1.6(臥12)
16	刀塔轉位重復定位精度	mm	0.005"
17	X軸行程	mm	100	150	200	300	300
18	Z軸行程	mm	350/450/550		650/750/1000
19	C軸（刀塔動力軸）高轉速	rpm	4000
20	液壓伺服刀塔形式		臥式12工位動力刀塔
21	刀桿尺寸	mm	□20×20	□25×25	□25×25	□32×32	□32×32
22	機床重量	kg	2800/3600		5000/6000/8000
23	外形尺寸（長×寬×高）	mm	2000/2100/2200×1350×1750		2600/2700/3000×1600×1950
